Những năm gần đây, công nghệ máy chiếu laser và dòng máy chiếu 4K ngày càng phát triển, kèm theo đó là các giải pháp hiển thị trên màn hình lớn cũng phát triển theo, đáp ứng nhu cầu đa dạng của người dùng khi muốn ghép máy chiếu chiếu lên màn hình cực lớn.

Tổng quản về giải pháp màn hình hiện thị kích thước lớn.

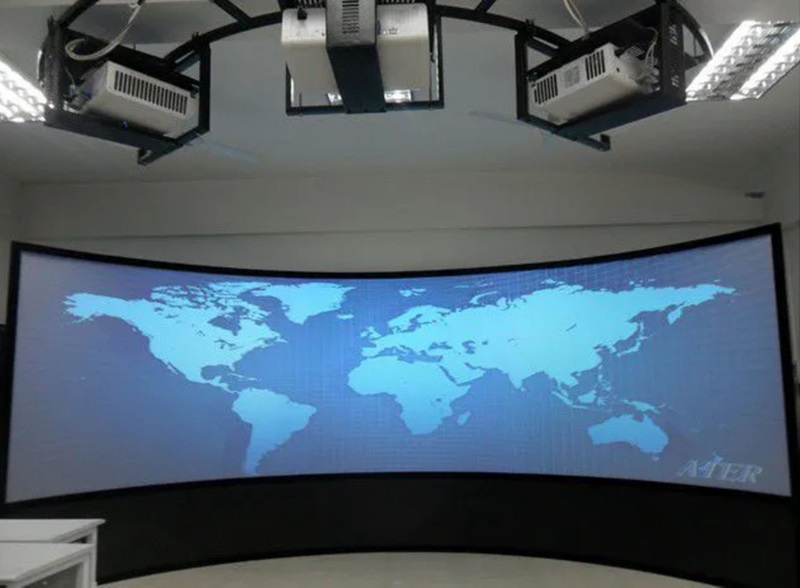

Các cách ghép màn hình cực lớn

1. Videowall ghép nhiều màn hình LCD chuyên dụng lại với nhau tạo thành màn hình kích thước lớn.

2. Màn hình led ghép các module ma trận LED lại với nhau tạo thành màn hình kích thước lớn (cho phép hiện thị hình ảnh lên đến 4K - chi phí thường rất cao).

3. Ghép nhiều máy chiếu lại với nhau tạo thành màn hình hiện thị đồng nhất kích thước lớn (độ phân giải tùy chọn theo model máy chiếu).

Ưu nhược điểm của giải pháp ghép máy chiếu.

Ưu điểm:

 Không tạo ra đường viền khó chịu như màn hình ghép Videowall, hoặc độ phân giải thấp, hình ảnh bị lóa như bàn hình LED, giải pháp lắp đặt đơn giản, thích hợp với nhiều không gian trình chiếu khác nhau, giá rẻ, chi phí vận hành thấp, hình ảnh đẹp và đồng bộ. thay đổi nôi dung trình chiếu cực kỳ đơn giản và ngay lập tức. hiển thị với nhiều hình dạng khác nhau, đa kiểu dáng phù hợp với mọi ý tưởng thiết kế của khách hàng. Không giới hạn ở một hình dạng vuông thông thường. có thể ghép thành hình logo thương hiệu hay bất kể hình dạng nào.


Nhược điểm:

.
Giải pháp phù hợp hơn với việc trình chiều trong nhà, không hiển thị được liên tục 24/7 (nếu ghép máy chiếu Laser thì có thể khắc phục được nhược điểm này).


Các hình thức ghép máy chiếu

- Ghép nhiều máy chiếu lại với nhau theo chiều ngang.



- Hoặc ghép nhiều máy chiếu theo chiều dọc




- Hoặc kết hợp cả 2 cách ghép trên, ghép theo dạng ma trận vuông.

Giải pháp này ghép tối đa 12 máy chiếu với nhau cho màn hình kích thước lớn và chiếu hình ảnh đồng nhất trên nhiều máy chiếu.


Hiện nay giải pháp hiển thị kích thước lớn đã có mặt ở hầu hết các nước trên thế giới với màn hình ghép khổng lồ đã giúp các doanh nghiệp truyền tải thông tin rộng hơn và tăng độ tương tác với khách hàng.

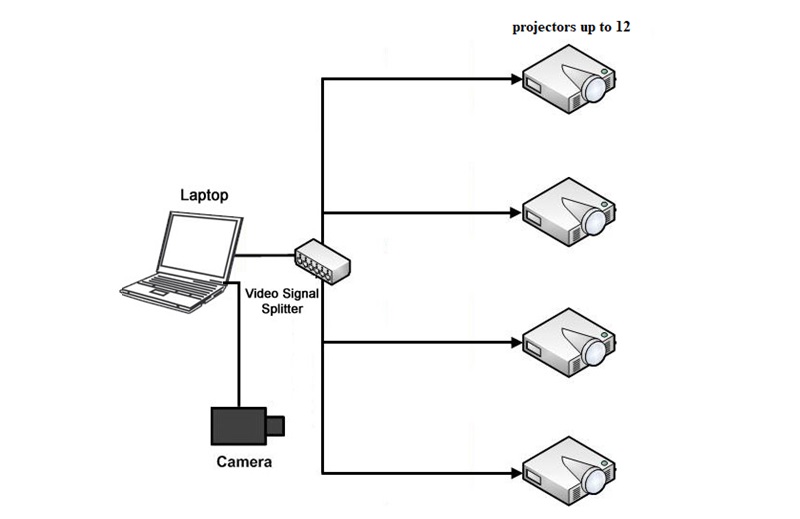

Sơ đồ ghép nối

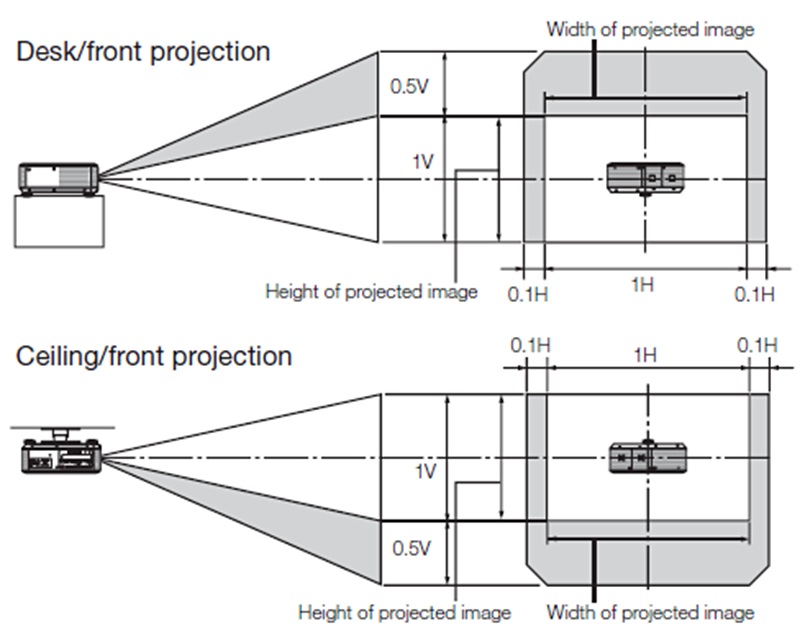

Lựa chọn máy chiếu

Để tạo ra một hình ảnh mượt mà, điều đầu tiên bạn cần chú ý đến đó là lựa chọn cấu hình máy chiếu. Thông thường bạn sẽ đạt được hiệu quả hình ảnh cao nhất với máy chiếu trước. Tuy nhiên máy chiếu sau cũng có thể được sử dụng với Edge Blending, không nên sử dụng ống kính ngắn vì ống kính ngắn có thể tạo ra các điểm nóng trên màn chiếu sau. Một chú ý khác đó là bạn nên sử dụng kết nối digital giữa các máy chiếu thay vì analog.


Cấu hình của máy chiếu sẽ ảnh hưởng trực tiếp tới kết quả của Edge Blending. Trong số rất nhiều yếu tố cần quan tâm của máy chiếu bạn nên đặc biệt quan tâm tới các thông số sau: tuổi thọ bóng đèn, điều chỉnh độ tối, độ phân giải. Các máy chiếu có lens shift dọc và ngang luôn là lựa chọn hàng đầu cho Edge Blending vì bạn có thể căn chỉnh một cách chính xác


Lưu ý: Bạn không được sử dụng tính năng Keystone để chỉnh sửa độ méo hình ảnh. Sử dụng Keystone sẽ khiến bạn không thể “bẻ cong” hình ảnh đối với các màn chiếu cong.


Điều chỉnh trước khi lắp đặt

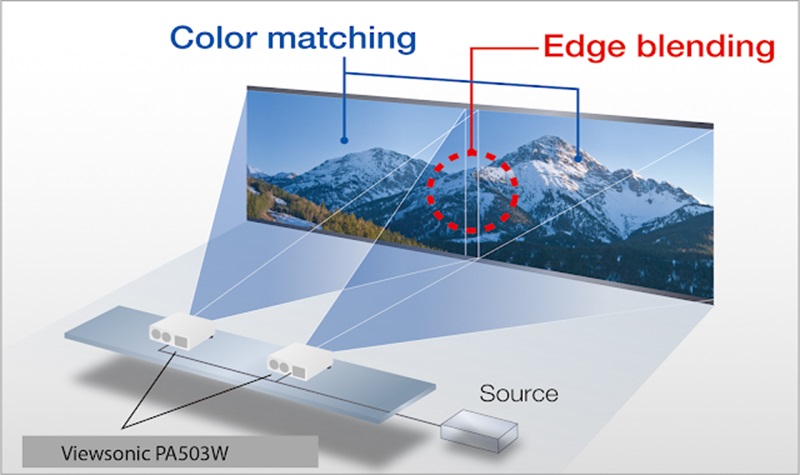

Sau khi lắp đặt máy chiếu vào vị trí, bạn sẽ phải thực hiện một vài chỉnh sửa để tạo ra việc ghép hình hoàn hảo nhất. Nguyên tắc của Edge blending là hai hoặc nhiều máy chiếu cùng chiếu ra một hình ảnh giống nhau. Các hình ảnh giống nhau đó sẽ được “chồng” lên nhau thành một hình ảnh lớn.  Điểm mấu chốt ở đây là làm thế nào để hình ảnh ở những khu vực “chồng hình” vẫn hòa hợp, đồng bộ với những khu vực khác. Để làm như vậy bạn sẽ phải mở các “bản màu” có sẵn trên máy chiếu và điều chỉnh để đảm bảo các “bản màu” của từng máy chiếu giống nhau nhất có thể. Sẽ dễ dàng hơn nếu bạn làm thao tác này trong phòng tối.

Ánh sáng từ các máy chiếu khác nhau đến cùng một điểm sẽ khiến điểm đó sáng hơn các điểm khác trên màn chiếu. Chính vì thế bạn sẽ phải dùng tính năng Black level để điều chỉnh độ sáng của khu vực “chồng hình” tương ứng với độ sáng của các khu vực bên ngoài.

Sau khi điều chỉnh, khu vực sự khác biệt giữa khu vực “chồng hình” và khu vực không” chồng hình” sẽ không thể nhận ra bằng mắt thường và bạn sẽ tạo ra một hình ảnh hoàn hảo.

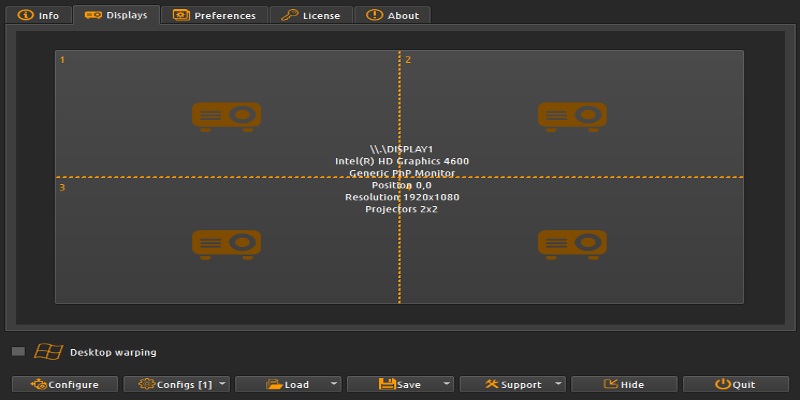

Tính năng phần mềm:

Ghép hình ảnh từ máy chiếu theo nhiều chế độ và hình dạnh khác nhau:

Hình ảnh theo chiều ngang hoặc chiều dọc với kích thước cực lớn.

Ghép theo hình tròn, hình cầu hoặc hình dạng tùy ý (có thể chiếu hình cầu theo 2 chế độ).

Sử dụng để hiệu chỉnh hình chiếu bằng tay hoặc tự động cho số lượng máy chiếu bất kỳ trên bất kỳ bề mặt nào.

Thay đổi hình ảnh hiển thị trực tiếp.

Sử dụng để trình chiếu mapping.


 Nguồn chiếu

Để có được một màn trình diễn hoàn hảo, bạn cần phải sử dụng những nguồn chiếu chất lượng cao tương ứng. Ngoài ra bạn cần phải quan tâm đến một số điểm sau:


• Hình ảnh trình chiếu phải có cùng độ phân giải với màn chiếu. Nói cách khác hình ảnh phải “vừa khớp” với màn chiếu.
• Khi lắp đặt bạn nên có bảng tính thông số máy chiếu và các thông số về hình ảnh, độ sáng của nhà sản xuất thiết bị. Bạn cũng nên sử dụng nguồn chiếu DVI hoặc HDMI.
• Bạn nên tránh sử dụng hình ảnh xám hoặc trắng. Màn trình diễn Edge Blending của bạn sẽ ấn tượng hơn nếu bạn dùng các hình ảnh có độ tương phản cao và màu sắc rực rỡ.
• Sau khi đã nắm vững các yêu cầu cơ bản bạn có thể tiến hành việc lựa chọn công cụ để thực hiện Edge Blending. Về cơ bản một hệ thống Edge Blending sẽ bao gồm các thành phần sau:
• Nguồn chiếu (PC, Bluray, DVD…)
• Máy tính để cài đặt phần mềm.
• Máy chiếu.
• HDMI splitter.
• Card đồ họa.
• Thiết bị chuyển đổi (nếu cần thiết).

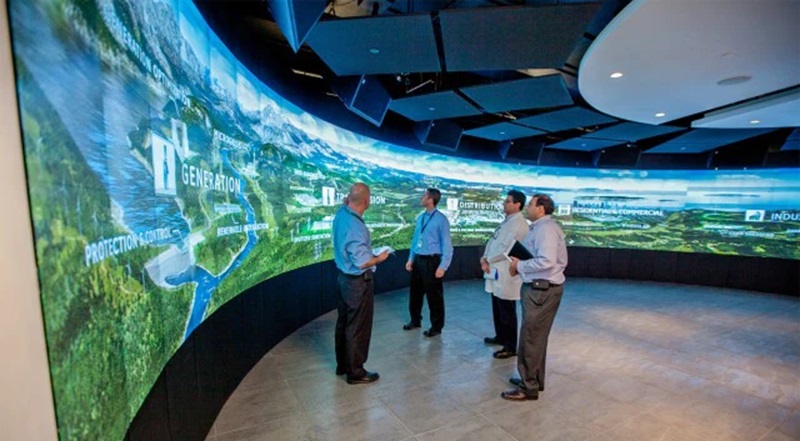

Ứng dụng của giải pháp:

• Làm màn hình hiển thị cho các trò chơi game đua xe có mô hình thật.
• Chiếu ở các sàn trứng khoán cần màn hình kích thước lớn.

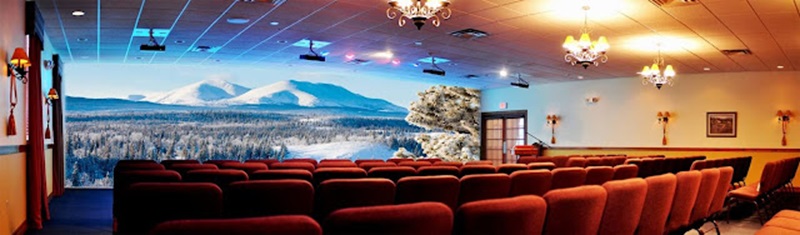

• Chiếu ở khách sạn có sảnh cần màn hình hiển thị kích thước lớn.
• Màn hình trình chiếu cho các trung tâm thương mại.
• Màn hình lớn cho các công ty tổ chức sự kiện.
• Màn hình hiện thị thông báo trong các khu công nghiêp.
• Màn hình hiện thị thông báo trong các tòa nhà.
• Màn hình hiện thị trong các tòa nhà chính phủ, khu văn phòng.
• Màn hình quảng cáo cho tung tâm thương mại.
